Montage d’une balise wspr, rtty,cw et ft8

et configuration et calibration.

pour mes tores j’ai utilisé https://www.carnets-tsf.fr/fr/inductance/calculateur.html

pour arriver à la bonne inductance

pour 30m L3 et L4=2,2µH, C7 et C9=220pF et C8 470pf

pour 40m L3 et L4=1,5µH, C7 et C9=220pF et C8 680pf

et pour 60m =4,5µH, C7 et C9=470pF et C8 1000pf

les schémas V2 et flash du RPI2350 sont disponible: https://github.com/f4goh/wspr-pico

car il existe une version 1 avec un RPI 2040 et ecran OLED

J’ai plus qu’a tester sur le terrain mais je suis bien reçu même en australie

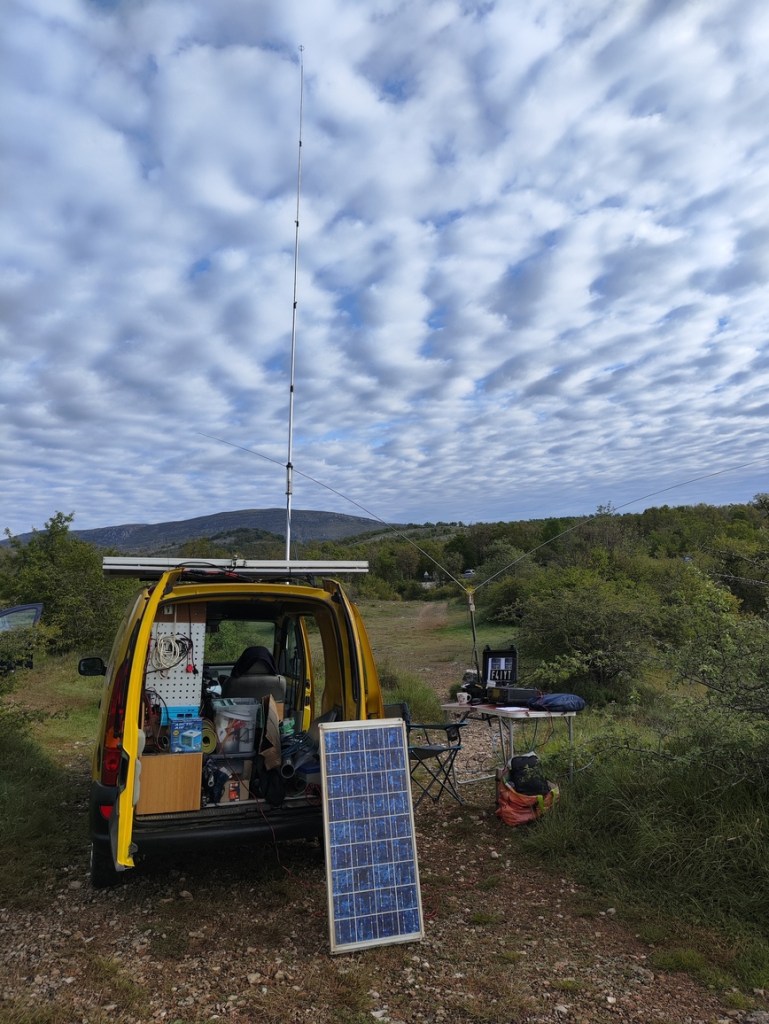

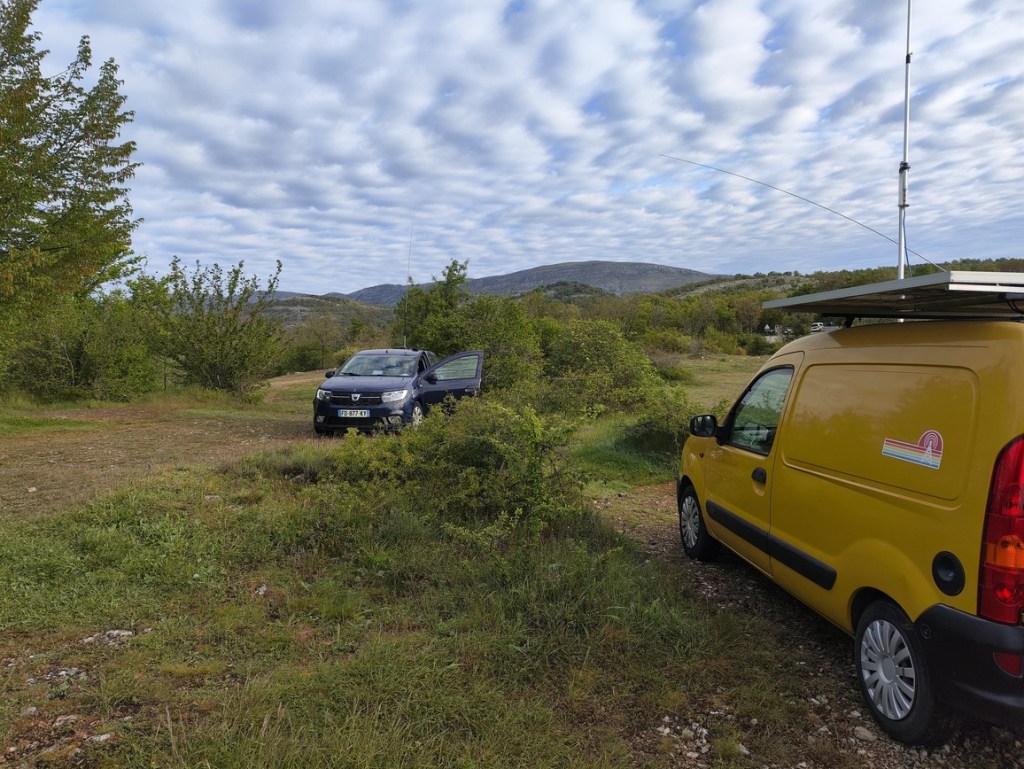

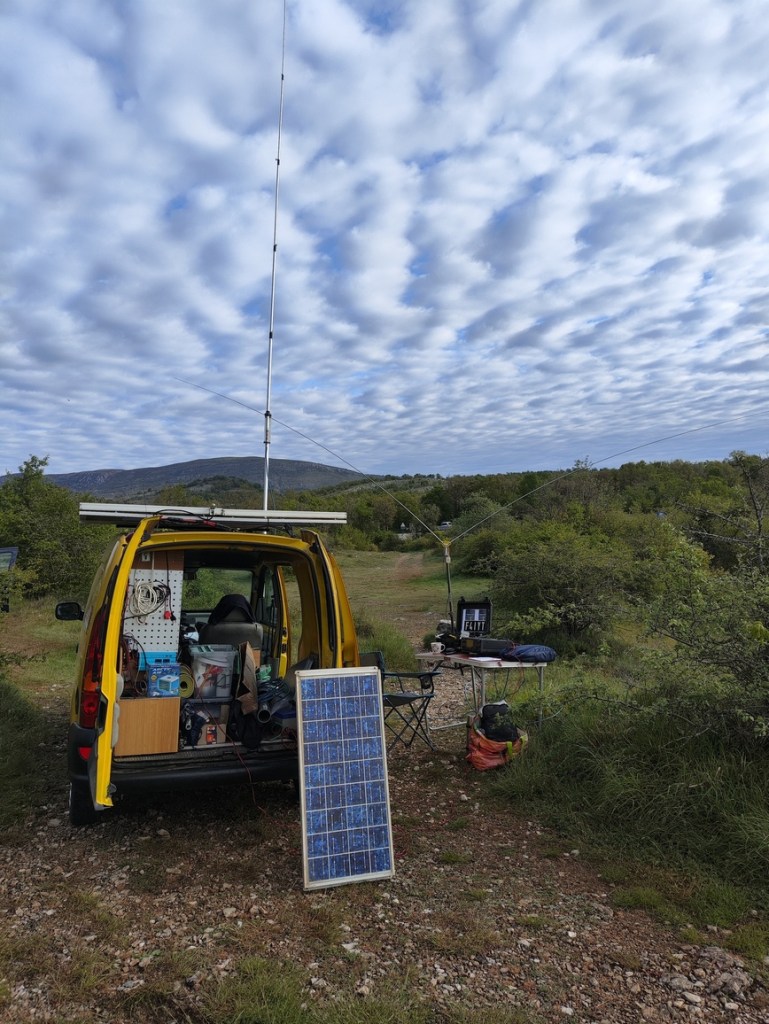

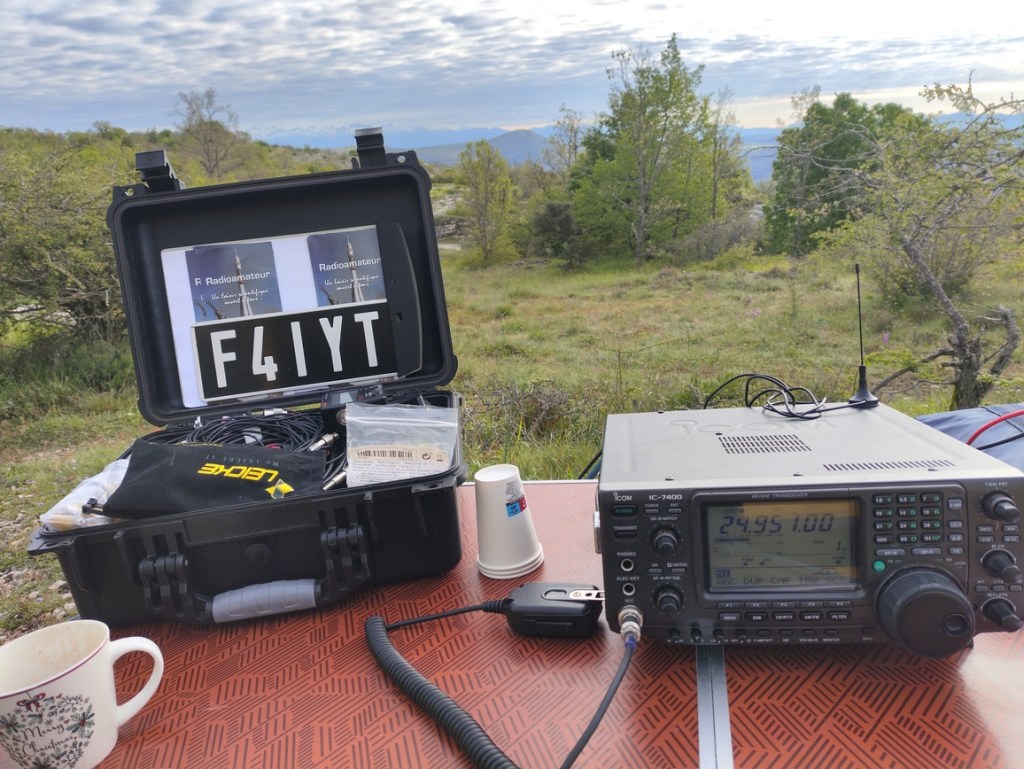

J’ai installé 3 antennes: un long fil avec unun 64:1 de 40m de fil pour avoir le 80m et 40m, un dipôle en V sur 20m et 15m et la vertical sur 10m avec IC7400 de 80 à 15m et le FT897 pour le 10m et une CB Am sur ML145 pour écouter le 19 et le soir les italiens sur le canal 17 et20 uneCB General electrique de 1978 qui sort toujours 8W.

J’ai fait l acquisition d’un détecteur de radiation le stylo orange lol.

La nuit fut fraiche 8° mais pas eu froid par contre bon contacte sur 80m et 40m.

Merci Gil F4WBY pour cette vidéo

Peux de propagation même mode numérique

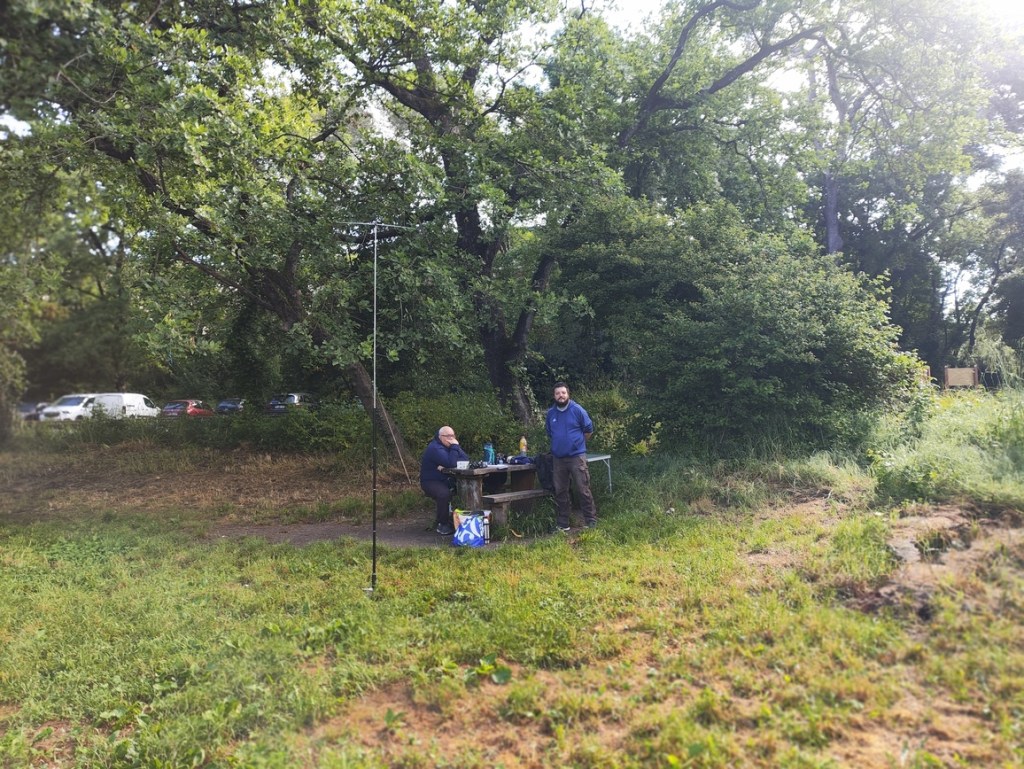

test de ma Moxon 10m ainsi de mon nouveau support de mon dipôle (impression 3D) suite à la casse du 27/03 du support

Il ne rechargeai plus la batterie, j’en ai profité pour remplacer une réparation de fortune des BNC par des PL à visser puis j’ai identifié le problème de charge une diode CMS HS et le régulateur de charge 5v-> 3.7v remplacer par un module 1S sur la photo pcb bleu ou sur ce module, j’ai retirer la prise USB-C par contre j’ai changer ma prise USB mini par une USB-C.

Peux de propagation mais nous avons eux de la visite, marcus avec le lincoln Mk1 de son père pour faire un test Am/FM ok 8W mais plus de SSB au vue de l’impacte de la façade puis jean michel est venu aussi pour tester 2 CB des années fin 80 super l’une SSB et AM 5W et un vieux FM 1W. Quan à moi j’ai testé ma nouvelle MOXON 10m.
